SZ -sirge rida optilise kiudaine jaoks lahtise toru jaoks
Toote tutvustus:
Optilise kiud lahtise toru SZ -siht on mõeldud optilise kiudaine lahtiseks toruks, mille läbimõõt on vahemikus φ {{{0}}. 9mm kuni φ10.0mm. See on võimeline kinni võtma nii ühekihilisi kui ka kahekihilisi toruelemente. "
Küsi pakkumist
Kirjeldus
Tehnilised parameetrid
Longvision pakub kaablitootmiseks ühekordset lahendust (toorkaabli materjalid ja kaabli tootmisliin).
Tehniline andmeleht
Liinikiirus
150m/min
Lahtine toru tasuline rull
630mm - 1250 mm
Produktia
Φ25mm
Väljamakse/kasutuselevõtu rull
800mm -2000 mm
Lahtine toru maksmine QTY
max.18
SZ Strandingi ühiku kiirus
1800 p / min
SZ rihmanurk
±18π
Sidumisviis
kontsentriline ristsidumine
Sidumiskiirus
4500 p / min
Optilise kiudaine lahtise toru jaoks
Tugevuse liikme väljamakse
Kontsentriline ristside
Kahe ratta vöö kapstan
Väljamakse pingeüksus
Värvimisvastane seade
Kasutuselevõtuüksus
Lahtine toru tasumine
Tarretise täitmise seade
Äravõtmine
Paisuv lõnga väljamakse
Paisuv lindi tasumine
Elektrijuhtimissüsteem
SZ ostsillaator
Üksikside
Iga konfiguratsiooni üksikasjalik teave
1.Paata ja kasutuselevõtu üksus See on kaasaskantav väljamakse ja kasutuselevõtu üksus. Rulli toiteallikaks on vahelduvvoolu sageduse muunduri mootor. Rulli tõstmist ja klambrit käsitleb vahelduvvoolu mootor. Läbimisüksust juhib vahelduvvoolu servomootor, tagades täpse ja stabiilse läbikäigu. Pinget juhib kaherattalise pinge juhtimissüsteem.
2.SZ Strandingi üksus See on SZ-sirgjoone üksus, millel on mitmekesiline struktuur. Kõiki pöörlevaid plaate juhivad mitu vahelduvvoolu servomootorit. Seade sisaldab nullpositsiooni taastamisfunktsiooni, ümberlükkamise kaitsemehhanismi ja ohutuskatte parema operatiivse ohutuse tagamiseks.
3.Lose toru väljamakse üksus Seda seadet kasutatakse lahtiseks torude tasumiseks. Rulli juhib vahelduvvoolu sagedusmuunduri mootor, mis tõstab vahelduvvoolu käigumootori ja kinnitatakse pneumaatilise silindri abil. See sisaldab ka pingejuhtimisüksust stabiilseks tasumiseks.

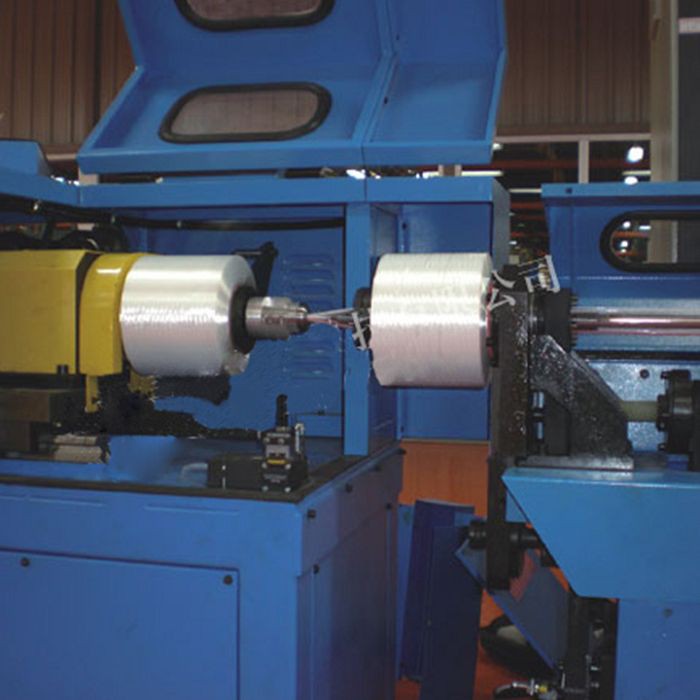

4.kontsentriline ristside See on kontsentriline ristsibinasüsteem. Lõngapulgad ja pingemehhanism juhib AC Servo Motor süsteem, mis võimaldab väga täpset pingekontrolli, isegi lõnga läbimõõdu muutustega. Mõlemad küljed on kiire asendamiseks varustatud lõngapulgadega. Seadmel on temperatuuri ja vibratsiooniandurid, et jälgida sideaine töö reaalajas. Kaitsekattega lukustussüsteemiga tagab ohutu ja turvaline töö.
5. Magav lindi väljamakse ja ühe lõnga sideaine See üksus integreerib turselindi tasumise ühe lõnga sideainega. See sisaldab lindi moodustamisseadet, mis võimaldab sideainet turvaliselt siduda moodustatud lint kogu kaabli pikkuses.
6 Torsioonivastane röövik on mõeldud SZ-ahelaliste lahtiste torude turvaliseks hoidmiseks, takistades protsessi ajal rihmanurga lõdvenemist.
7.Elektriline juhtimissüsteem Elektri juhtimissüsteem kasutab PC + PLC juhtarhitektuuri. Line juhtimistarkvara saab konfigureerida selliste platvormide abil nagu KingView või Wince. Liides sisaldab peamist juhtimismenüüd, aruandemenüü, häiremenüü ja palju muud. See toetab mitmesuguste graafiliste kõverate kuvamist reaalajas jälgimiseks. Kõiki protsessiparameetreid saab seadistada ja reguleerida kasutajasõbraliku puutetundliku ekraaniga liidese kaudu, võimaldades tõhusat inimmasina suhtlemist. Kogu tootmisliini saab jaotise kaupa kasutada kas tsentraalselt või sõltumatult.
8. Kesk- See on kaherattatüübi tõmbeseade, mida juhib vahelduvvoolu sageduse muunduri mootor. See tagab stabiilse ja võimsa tõmbejõu järjepidevaks tööks. Seade on ka pikkuse täpseks mõõtmiseks varustatud mõõteseadmega.

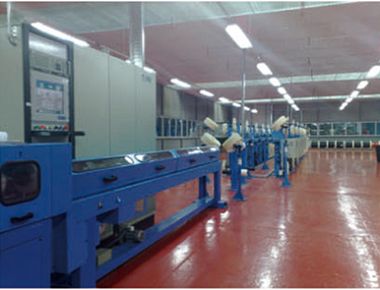

Osalise konfiguratsiooni pildid
Üksikasjalikuma teabe saamiseks võtke meiega ühendust.
